一、注意事项

   本产品没有电源开关，需将本产品电源直接连接到汽车电瓶。不要受锁控开关控制电源。喇叭孔附近须保留一定的空间，不要安装在仪表台内，以免声音过小，无法起到声音预警作用。报警灯驱动电流须小于规格中的额定驱动电流，以免损坏内部电路。缓行器温度检测器件必须安装于缓行器周边，不得直接安装在缓行器表面。最大距离300mm，最小距离150mm。不同的温度检测器件内置不同的识别电阻，不得混装，以免误动作；安装多个同样功能的温度检测器件时，需按要求使用不带识别电阻的型号，以免误动作。

   二、连接方式

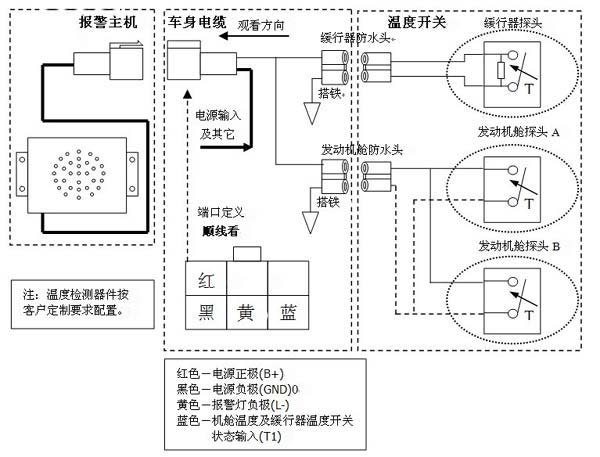

   1、温度检测开关
   将机舱温度开关通过防水头连接到车身电缆，通过6芯连接器连接到主机信号输入端；将缓行器温度开关通过防水头连接到车身电缆，通过6芯连接器连接到主机信号输入端。防水头一端可直接搭铁。安装多个同样功能的温度检测器件时，需按要求使用不带识别电阻的型号。

   2、报警器

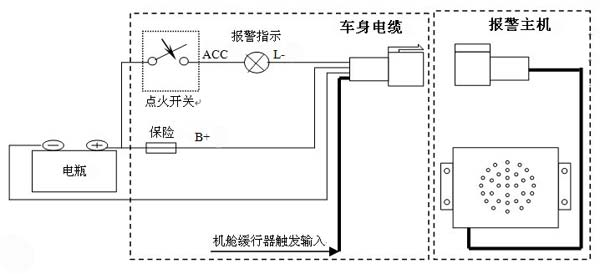

   将报警器主机通过6芯连接器的红线连接至汽车B+；黑线连接至汽车电瓶负极；黄色线连接至仪表台上的指示灯负极，其中指示灯正极接＋24V；蓝色线通过车身电缆分别连接至机舱触发输入和缓行器触发输入。

   三、安装方式

   将报警主机通过四个螺钉固定在仪表台合适的位置，机舱温度检测器件固定在发动机机舱上方；缓行器温度检测器件必须安装于缓行器周边，最大距离300mm，最小距离150mm。

   四、触发及功能说明

   发动机舱的表面温度超过该处温度开关的阀值后，主机触发，喇叭输出“请注意，机舱高温！”的语音提示，并闪烁驱动外部的报警灯；缓行器附近的表面温度超过该处温度开关的阀值后，主机触发，喇叭输出“请注意，缓行器高温！”的语音提示，并闪烁驱动外部的报警灯。

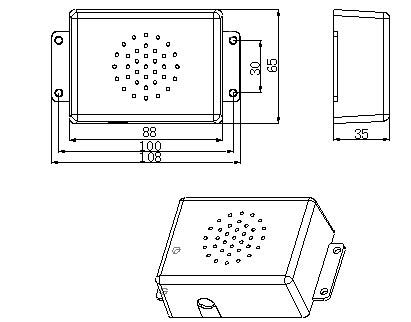

   五、外形尺寸

六、技术规格

 额定电压 24VDC（15V～34VDC）
 待机电流 小于30mA
 工作电流 小于500mA
 工作温度 -55℃～150℃(温控开关) -30℃～85℃(主机)
 外形尺寸 108mm×65mm×35mm(主机) 55mm×26.4mm×9.4mm（温度开关）
 重量(主机) 小于100g
 触发电阻 小于4.7KΩ
 防护等级 IPX6（温度开关）
 温度阀值 130℃（±5℃）
 复位温度 90℃（±15℃）
 报警声压 85dB（500mm，A计权）
 报警灯电流 300mA
