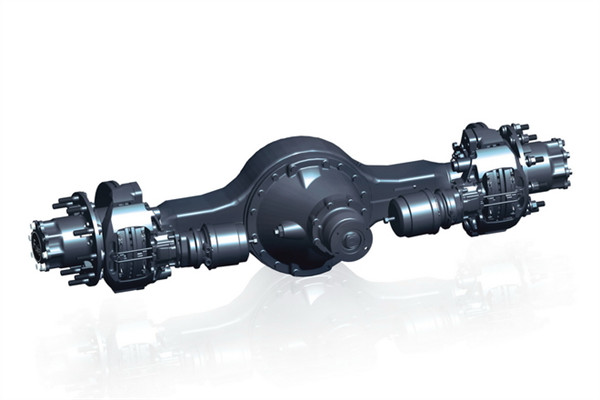

富华XSC-11-510ADB单级减速客车桥参数配置
高承载低噪音准双曲面齿轮,合理的油封设计,高品质焊接桥壳,22.5″盘式制动器,差速齿轮精密锻造成型,多种配置和尺寸选择,滚压成型的花键和螺纹,可选装ABS,带有特殊自锁功能的螺栓连接。
载荷
额定载荷:11000Kg
综合额定总重(公路车):60000Kg
轮距(其它选择按要求设计)
1860mm(STD)、1830mm(可选)
板簧中心距
950~1040mm
准双曲面齿轮
被动齿轮直径:Φ510mm
齿面宽度:88mm
速比(其它选择按要求设计) :3.08、3.17、3.38、3.70、4.11、4.22、4.44、4.62、4.75、5.29、6.17、6.83
桥壳
方截面:160x160mm
壁厚:14mm
摩擦焊 :Φ150mm
半轴
轴体直径:Φ57.5mm
花键:Φ59.6mm-46齿
制动器(其它选择按要求设计)
22.5″ADB
车轮安装(其它选择按要求设计)
Φ335mm-10螺栓M22x1.5
