世纪星CAN易燃挥发物监测告警装置
世纪星CAN易燃挥发物监测告警装置参数配置

  公共交通是城市的命脉,与人民群众的生产生活密切相关。平安出行关系到公共交通正常发展和社会的和谐与稳定。为了保障公共交通安全运营,我们自行开发了CAN型《易燃挥发物监测告警装置》,该装置对防范乘客携带易燃物品制造恶性事件具有警告作用。

  一、适用范围

  CAN型《易燃挥发物监测告警装置》适用于各种车辆的乘客舱,也可用于人员聚集场所内,不负责探测安装场所以外的易燃挥发物。

  二、功能介绍

  产品在乘客上车时检测可疑易燃挥发物,并且在车厢内出现易燃挥发气体超过报警阈值时3s内发出声光报警,达到提醒司机、乘客的目的。并有明显的标识提醒司机报警接收端的安装位置和数量。显示屏具有控制系统、关闭声音报警的独立开关。

  采用和整车相同的CAN通讯方式,能为整车提供不同的报警状态对应的报文。报警状态包括系统故障报警、轻度挥发物报警、重度挥发物报警。

  1、显示屏功能

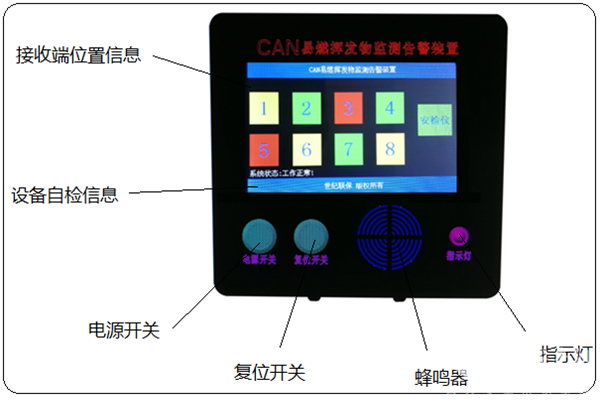

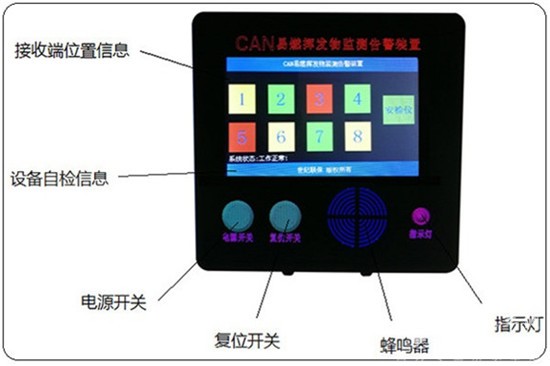

  (1)显示屏告警状态

  a)告警装置正常工作、初级告警和高级告警分别有明显指示标志。低级告警时主控面板发出声、光告警信号,并予以保持,直至人工复位。

  b)高级高警时,主控面板音响器件正前方1m处的声压级大于60dB,小于110dB,光信号在正前方1.5m处,清晰可见。产品系统故障告警时,明显区别于因易燃挥发物产生的告警信息。

  c)初始状态和无易燃挥发气体时屏幕上的指示灯为绿色,低浓度时为黄色,并伴有声光报警。高浓度时为红色,伴有不同频率的声光报警。

  (2)显示屏位置信息

  显示屏主要显示接收端和安检仪的信息,包括接收端和安检仪的位置、接收端的工作状态以及显示屏本身的工作状态。指示灯按照接收端在车内的实际分布进行排列,最多可显示8个发射端,8个接收端,1个安检仪。

  (3)设备自检信息

  系统通电后设备自检,如果检测到异常,在屏幕下端显示故障信息,故障信息包括自检异常信息,CAN总线通信故障信息以及按键故障信息等。

  (4)复位开关

  当易燃挥发物达到低报警阀值时,黄灯亮蜂鸣器响,此时按下“复位开关”,声音消除。若易燃挥发物浓度持续升高,蜂鸣器会再次响起,达到高报警阀值。此时驾驶员可根据情况采取靠边停车、疏散乘客、排查隐患等防险措施。

  2、发射端和接收端

  当安装场所内易燃挥发物达到设定阀值时,发射端持续向接收端发送易燃挥发物信号,接收端接到信号后通过显示屏报警。灵敏度:

  (1)初始报警灵敏度:易燃挥发物气体浓度在大于10ppm时发出报警信号。

  (2)严重报警灵敏度:易燃挥发物气体浓度在大于40ppm时发出报警信号。

  (3)报警恢复时间:当车内易燃挥发物气体浓度低于报警阈值时,系统在30s内结束报警,并恢复正常工作。

  (4)工作条件:当整车通电后易燃挥发物系统启动;整车断电易燃挥发物系统关闭。

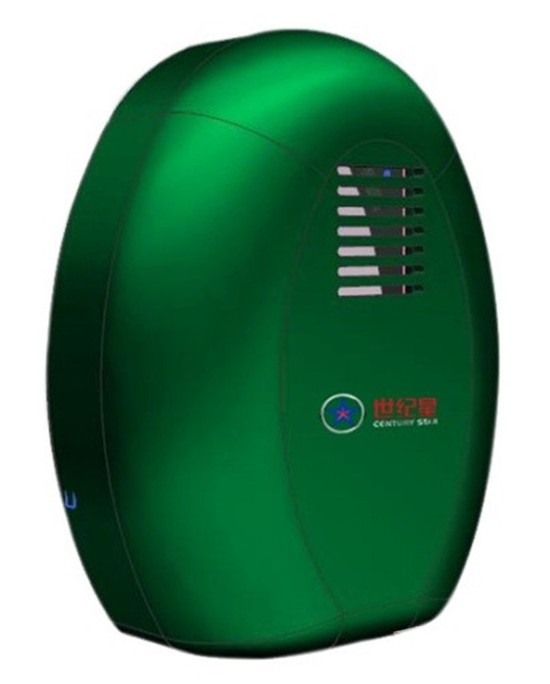

  3、安检仪

  (1)安检仪位于前门驾驶员附近自动投票机处,可对乘客携带的易燃挥发物品进行首检,将易引发火源的危险性降到最低。

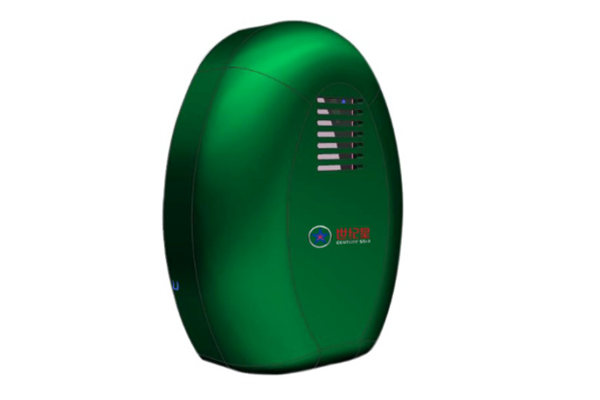

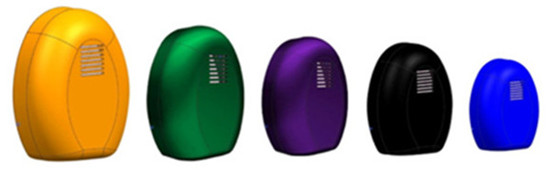

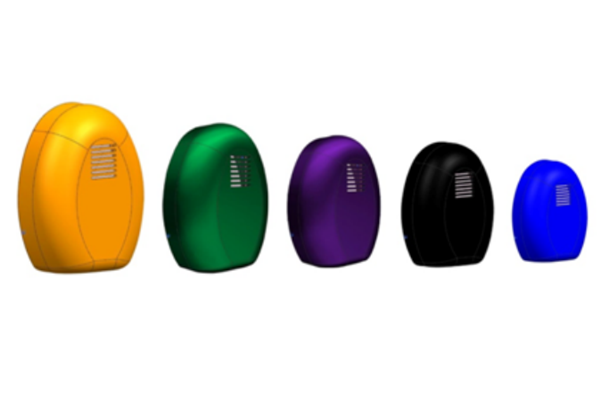

  (2)安检仪颜色为绿色,也可根据用户要求定制。

  三、技术参数

  产品接插件满足QC/T1067.1-2017汽车电线束和电器设备用连接器第一部分:定义试验方法和一般性能的要求。自带线束满足QC/T39106-2014汽车电线束技术条件,CAN通讯使用双绞线。通信接口带CAN,波特率250KHz,报文以双方签订的报文协议为准。

  1、显示屏

  显示屏采用CAN通信模式,及时分析检测模块及安检仪数据,如果判定为易燃品时发出声光告警信号,并示意报警位置,可实现分级报警及上传。

  1)工作电压18~36V

  2)静态功耗≤1mA

  3)系统功率≤4W

  4)彩色TFT液晶显示

  5)声光报警信号1m处80db~110db,光信号正前方1.5m处清晰可见。

  6)工作温度-30℃~85℃

  7)工作湿度≤95%RH

  8)存储温度-40℃~90℃

  9)通信方式CAN(不带终端电阻)

  10)设计寿命10年

  11)防护等级IP52

  12)整机重量≤0.3Kg(不含定制支架)

  2、发射端

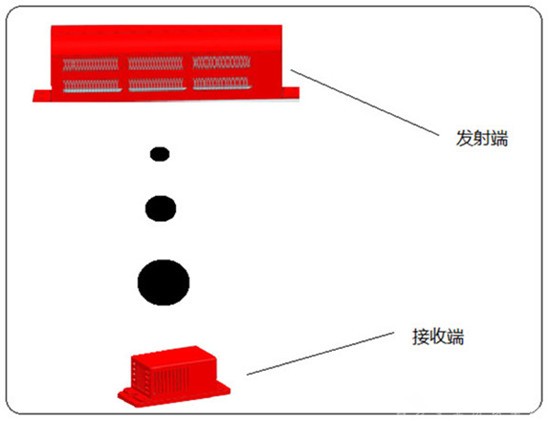

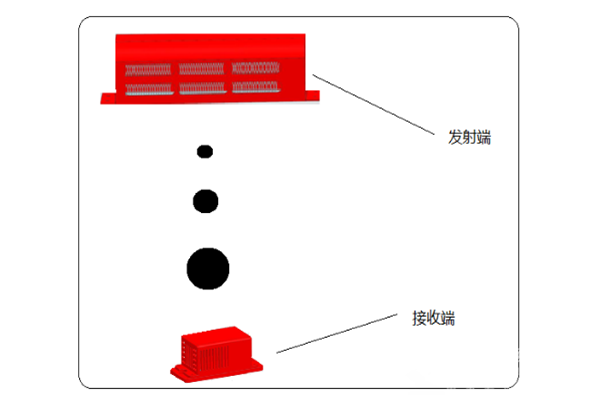

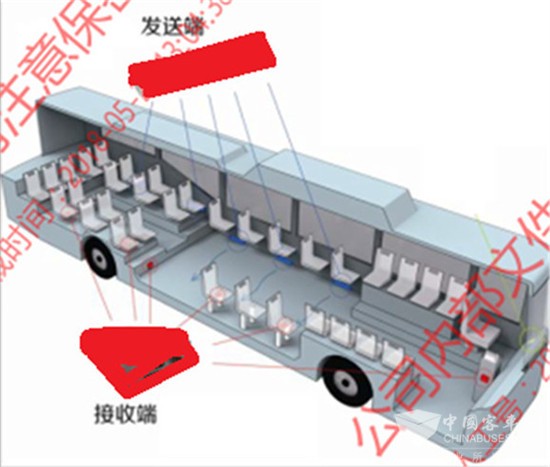

  发射端为空气对流装置,产生低速旋涡气流加速车箱内地表空气流动,加快易燃品泼洒后挥发气体扩散速度,缩短接收端的响应时间。

  1)稳态功率≤2.4W

  2)冲击电流<0.3A

  3)工作电压DC18V~36V

  4)工作温度-40℃~85℃

  5)存储温度-40℃~90℃

  6)工作湿度≤95%RH

  7)防护等级IP5K

  8)整机重量≤0.6Kg

  9)外观钝化处理

  3、接收端

  接收端安装在乘客座椅下方及下车门处,用于实时监测车厢内可疑易燃挥发物,具有自动送风和出风功能。

  1)监测对象:汽油、松节油、酒精、环乙烷、四氢呋喃、石油醚、正已烷、乙酸乙酯等易燃挥发物。

  2)系统响应时间T≤3s

  3)工作电压DC18V~36V

  4)工作温度-40℃~85℃

  5)工作湿度≤95%RH

  6)存储温度-40℃~90℃

  7)监测范围1.5~2m(传感器:1~1000ppm)

  8)恢复时间不大于30s

  9)防护等级IP5K

  10)整机重量≤0.4Kg

  4、车门安检仪

  1)监测对象:汽油、松节油、酒精、环乙烷、四氢呋喃、石油醚、正已烷、乙酸乙酯等易燃挥发物。

  2)系统响应时间T≤1s

  3)工作电压DC18V~36V

  4)工作温度-40℃~85℃

  5)工作湿度≤95%RH

  6)存储温度-40℃~90℃

  7)监测范围1.5~2m(传感器:1~1000ppm)

  8)防护等级IP5K

  9)整机重量≤0.4Kg

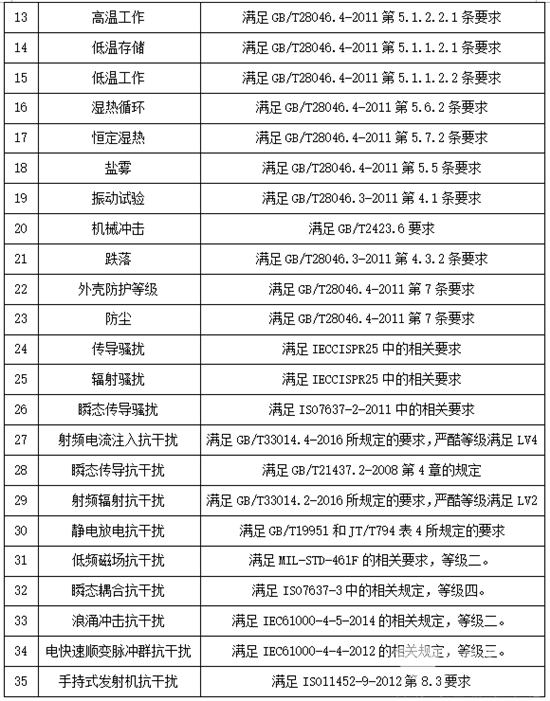

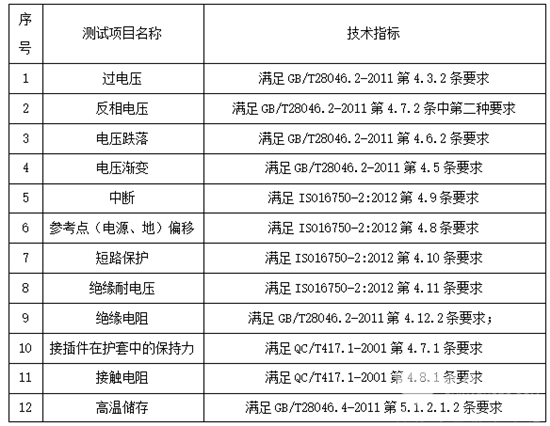

  5、系统抗干扰指标


  6、系统组成与接口

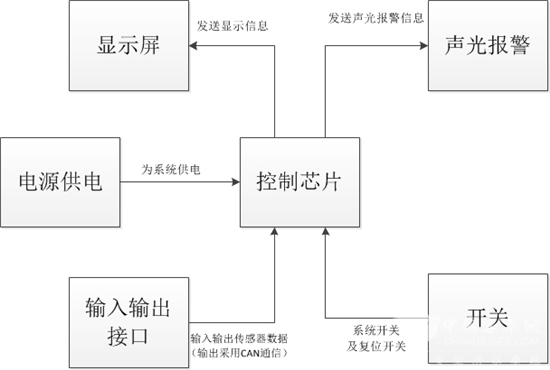

  (1)系统组成

  (2)系统接口

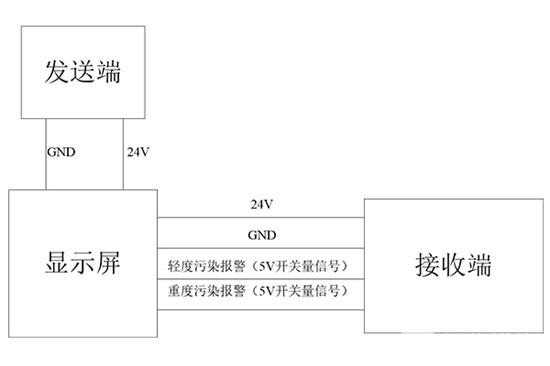

  显示屏为发射端提供24V直流电源,为接收端提供24V直流电源,采集接收端的5V开关量报警信号。每个显示屏预留8路发射端,8路接收端设备接口。

  四、安装方式

  1、显示屏

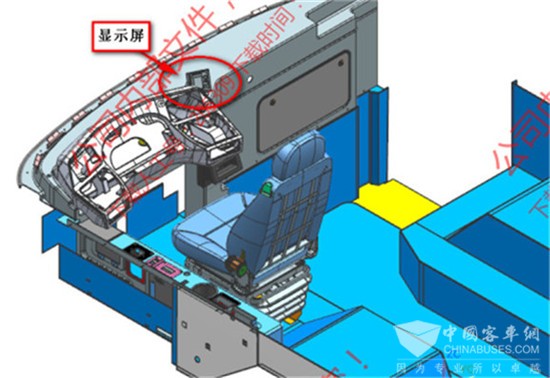

  显示屏安装在仪表盘附近驾驶员易见处,采用卡扣嵌入方式安装,也可根据用户要求定制支架,正面直立朝向驾驶员方式安装。

  2、发射端

  (1)发射端安装在车厢侧板底部座椅侧面,不得遮挡发射端网格,采用螺栓固定。

  (2)纵向式安装,网格朝向过道,并朝向接收端。

  (3)发射端与发射端间隔距离不超过2米。

  3、接收端

  (1)接收端安装在乘客座椅下方,紧贴座椅板。网格朝向发射端,固定牢固。

  (2)接收端和发射端可以1对1,也可以2个发射端对应3个接收端。

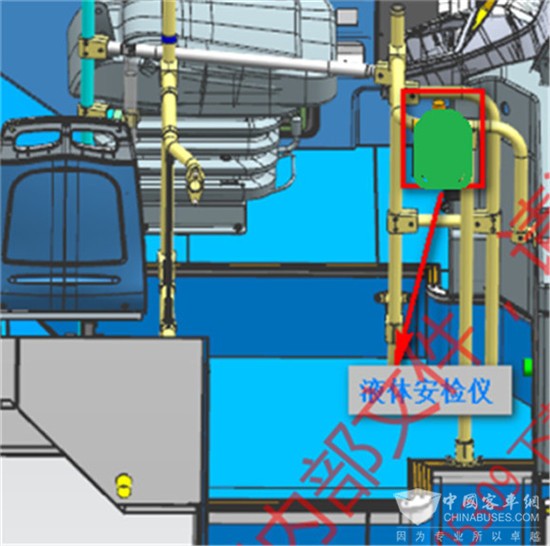

  4、车门安检仪

  (1)安检仪安装在驾驶员附近投币机处,底座为抱箍式支架,采用横杆、竖杆两种安装方法。

  (2)安检仪正面网格尽量朝向上车门,扶手杆标准32/35。

  五、注意事项

  1、显示屏上的液晶板应避免阳光直晒,显示屏不易安装在门窗边,防止雨淋。

  2、冲洗车辆时尽量不要将水直接泼洒到设备上。

  3、要定期清理灰尘,避免尘土堵塞发射端和接收端的网格,影响发射与接收效果。
